陶瓷多管旋风除尘器

陶瓷多管旋风除尘器是由若干个并联的陶瓷旋风除尘器单元（又称陶瓷旋风体）组成的除尘设备。它可以由一般的陶瓷旋风除尘器单元或直流型旋风除尘器单元组成，这些单元被有机的组合在一个壳体内，有总的进气管、排气管和灰斗。灰斗排灰可以有多种自动排灰形式，因为本设备是由陶瓷旋风管组成，它比铸铁管更耐磨，表面更光滑，并耐酸耐碱，因此还可以湿式除尘。

XD-Ⅱ型陶瓷多管旋风除尘器是一种高效除尘器，除尘器效率可达95%以上，除尘器本体阻力低于900Pa，用现有的锅炉引风机就能保证锅炉正常运行。本除尘器负荷适应性好，在70%负荷时，除尘效率在94%以上。
　XD-Ⅱ型陶瓷多管旋风除尘器内的旋风子是采用铸铁或陶瓷制造的，厚度大于6mm，因此有良好的耐磨性能。它是工业锅炉烟气除尘和其他粉尘治理的理想设备。
一、工作原理：
含尘气体由总进气管进入气体分布室，随后进入陶瓷旋风体和导流片之间的环形空隙。导流片使气体由直线运动变为圆周运动，旋转气流的绝大部分沿旋风体自圆筒体呈螺旋形向下，朝锥体流动，含尘气体在旋转过程中产生离心力，将密度大于气体的尘粒甩向筒壁。尘粒在与筒壁接触，便失去惯性力而靠入口速度的动量和向下的重力沿壁面向下落入排灰口进入总灰斗。旋转下降的外旋气流到达锥体下端位时，因圆锥体的收缩即以同样的旋转方向在旋风管轴线方向由下而上继续做螺旋形流动（净气），经过陶瓷旋风体排气管进入排气室，由总排气口排出，总排气管可以根据需要放置在侧向或顶部。

二、适用范围和优点：
1、适用于各种型号和各种燃烧方式的工业锅炉及热电站锅炉的粉尘治理。如链条炉、往复炉、沸腾炉、抛煤机炉、煤粉炉、旋风炉、流化床炉等。
2、对于其它工业粉尘，同样可用本除尘器治理，还可利用本除尘器进行水泥及其它有实用价值的粉尘进行回收。
3、与静电除尘器相比，总投资只有静电除尘的1/3，与水膜除尘器相比，不需加水处理，避免污水排放，避免二次污染雾干法除尘器除外，本除尘器是节能型除尘器，本身不需要消耗能源。
4、处理风量大，负荷适应性强，陶瓷机芯光滑耐用，不会产生堵塞现象，占地面积小，可根据用户场地情况，因地制宜，灵活地进行安装，置于室内、露天均可。安装简便，基本不需维修。

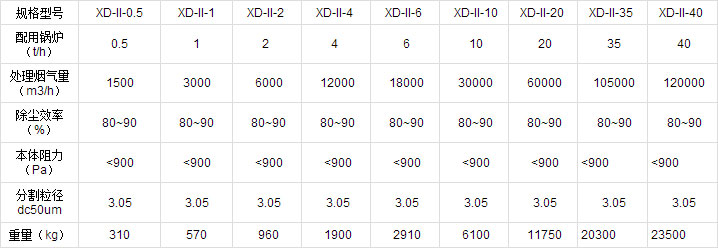

三、陶瓷多管旋风除尘器技术参数表：
